FreeScan Trak ProW

拡張範囲を備えた
ワイヤレス3Dダイナミックトラッキング & スキャンシステム FreeScan Trak ProW

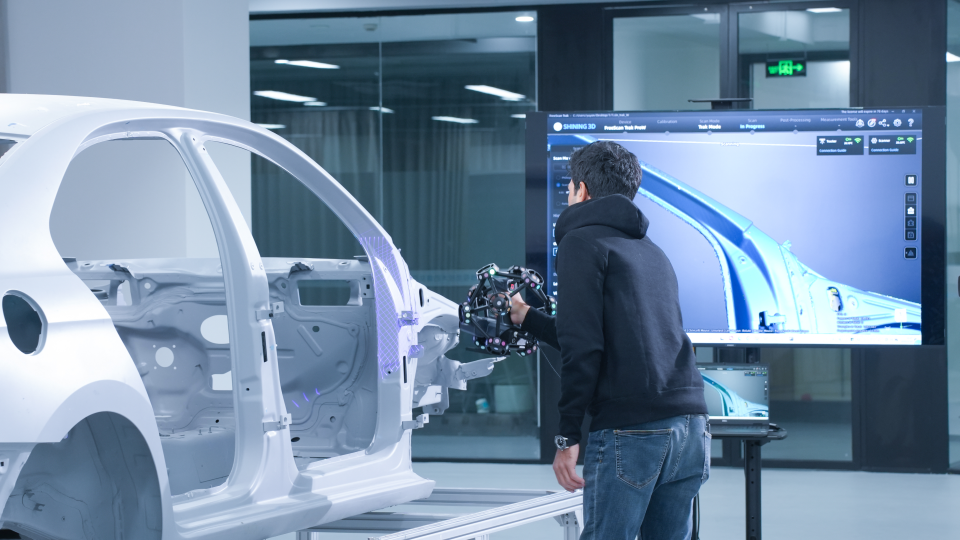

FreeScan Trak ProW は、FreeScan Trak Pro シリーズの性能を向上させたワイヤレス3D ダイナミックトラッキングシステムです。マーカーレススキャンや高精度の保証などのコア機能はそのままに、先進的なアップグレードを導入してパフォーマンスを向上させています。バッテリー駆動のワイヤレス操作により、ケーブルの制約がなくなり、比類のない自由度と柔軟性を提供します。また、トラッキング範囲の拡大やスキャンボリュームの拡張により、大規模な3D 測定に理想的なソリューションを提供します。

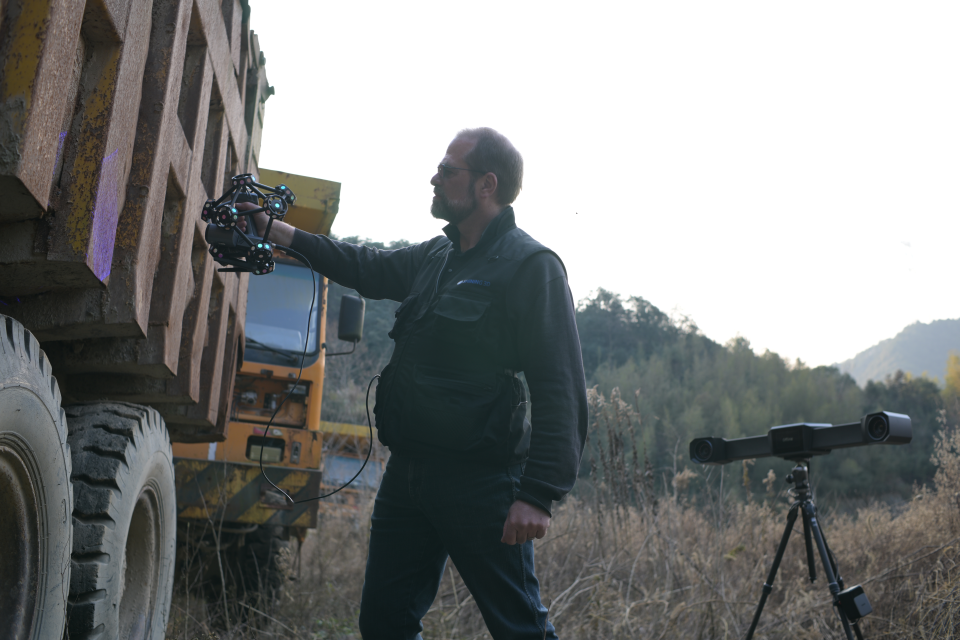

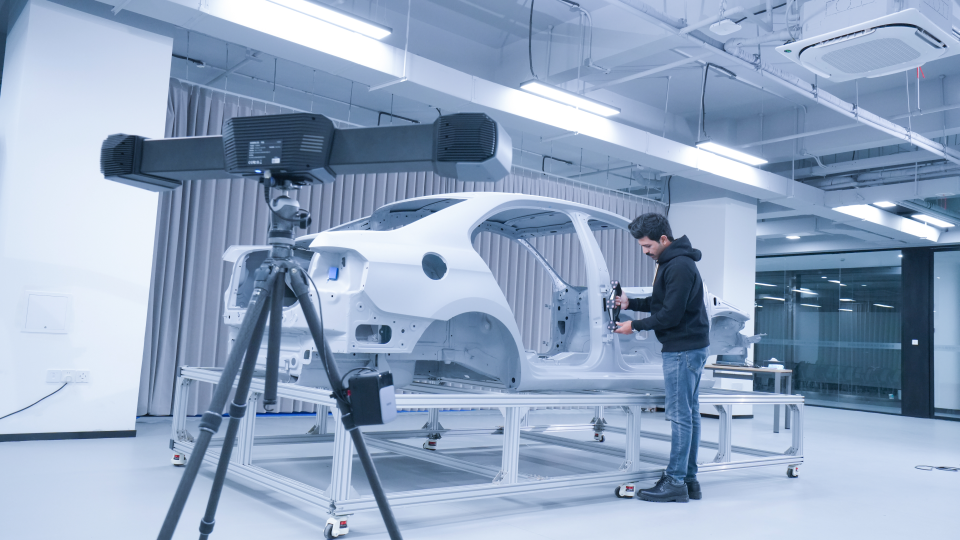

超広測定範囲

FreeScan Trak ProWは、8.6mという超長距離の追跡距離を実現する画期的な設計を特徴とし、シングルステーションのトラッキング容積を206.7㎥まで大幅に拡張し、大型対象物のスキャンにおけるリープフロッグの必要性を大幅に低減します。

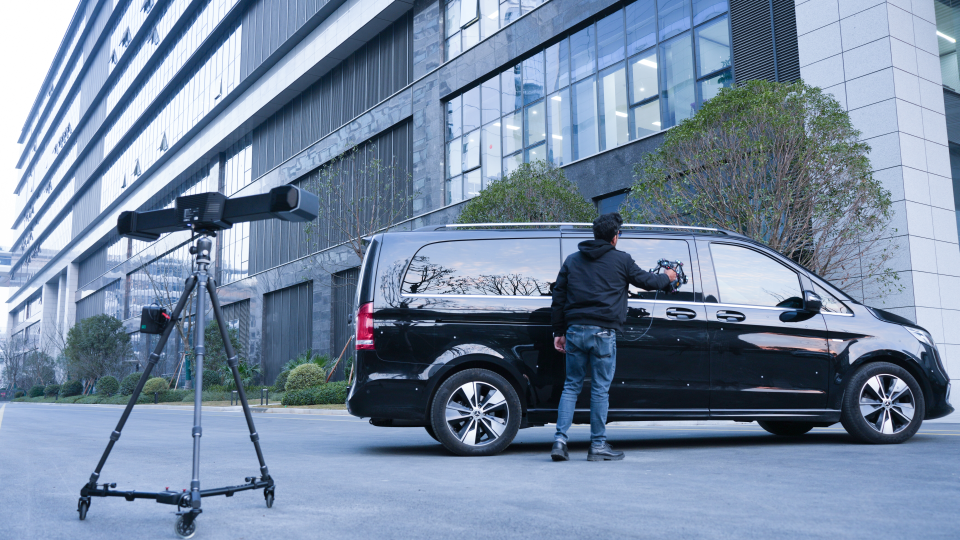

何処にいてもワイヤレススキャン

FreeScan Trak ProWは、どこでも高速ワイヤレススキャンを実現します。ケーブル不要の設計により、リアルタイムのデータ転送が可能で、モバイル性を制限することなく、パワーバンクもサポートしています。統合された画面により、シームレスな操作が保証されます。

ビデオフォトグラメトリ―(VPG)

FreeScan Trak ProWは、SHININH 3Dの特許取得済みのビデオベースのフォトグラメトリ―を搭載し、コード可されたマーカーが不要になります。これにより、一貫した容積精度が保証され、効率的な大型対象物のスキャンに向けたセットアッププロセスが効率化されます。

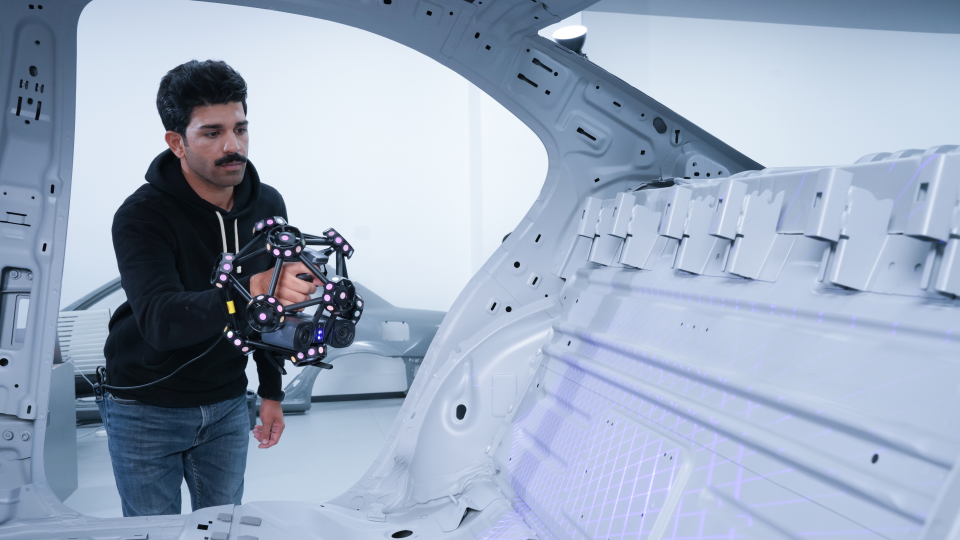

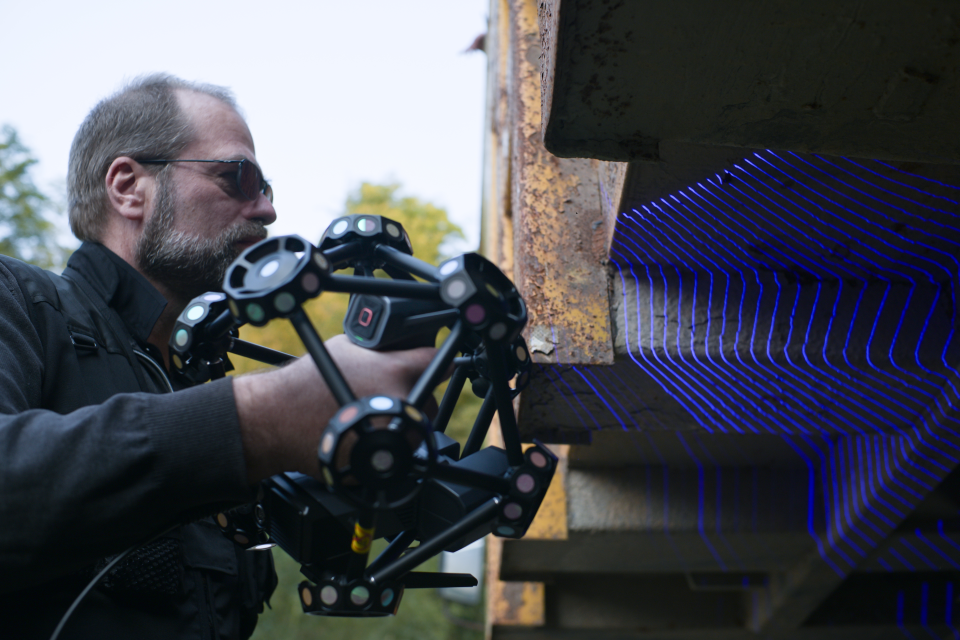

マーカーは不要、高速スキャン

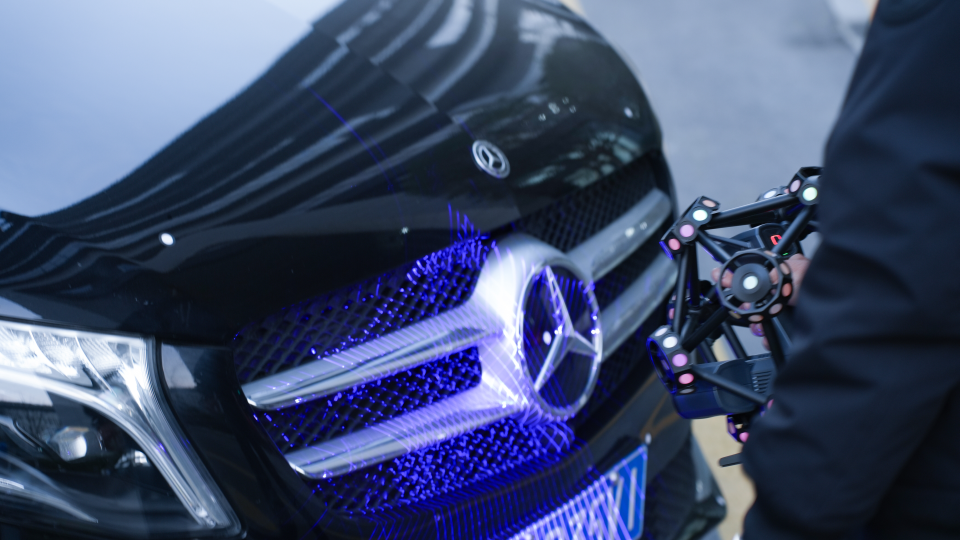

TE25Wスキャナーの認識と位置決めをリアルタイムで行い、参照マーカーが不要になります。これにより、スキャン効率が向上し、ワークフローが合理化されると同時に、最大5,500,000ポイント/秒のスキャン速度で迅速なデータ取得が保証されます。

カスタマイズされた測定ソリューション

SHINING 3Dは、多様なスキャンニーズに対応するために、柔軟でカスタマイズされたソリューションを提供します。たとえば、複数のシステムとの連携ソリューションをサポートし、スキャン範囲を大幅に拡大して、非常に大きな対象物のスキャンも簡単に対応できます。複数のデバイスが連携することで、より広い範囲をカバーでき、高効率、柔軟、高精度なフルフィールドスキャンが可能になります。

シームレスな3D測定を実現する先進的なソフトウェア

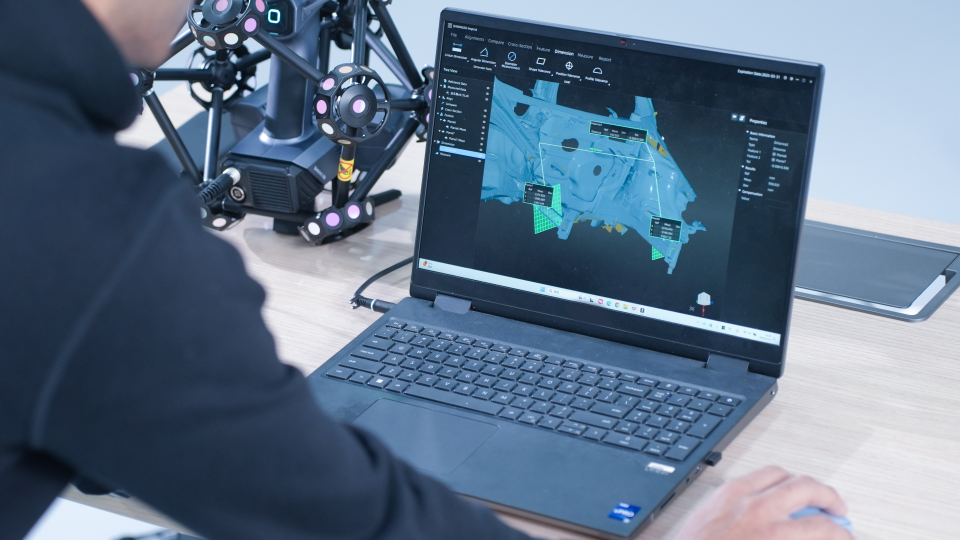

リアルタイムデータ品質可視化

ユーザーは、ビデオフォトグラメトリ―中にスキャンされたマーカーの品質にアクセスでき、スキャン中にデータの完全性を確認することができます。

インテリジェントな解像度自由調整

対象物の曲率に基づいてメッシュ解像度を自動的に調整し、より鮮明で詳細な特徴を保証します。

AIによる特徴認識

インテリジェントな境界検出により、丸穴、長方形の穴、スロットの高速かつ高精度な測定が可能となり、高品質で精度の高いデータ取得を実現します。

検査モジュール

PTB認証済みの検査モジュールを搭載し、信頼性の高い高品質なフルサイズ検査を実現します。

FreeScan Trak ProWの主な仕様

精度	0.023㎜
容積精度 (測定範囲に基づく)	15.6㎥(トラッキングバーから3.5m離れたところ) \|0.046㎜ 45㎥(トラッキングバーから5m離れたところ) \|0.063㎜ 76㎥(トラッキングバーから6m離れたところ) \|0.088㎜ 128㎥(トラッキングバーから7.2m離れたところ) \|0.127㎜ 206.7㎥(トラッキングバーから8.6m離れたところ)
VPGによる容積精度	0.044 ＋ 0.012㎜/m(拡張ボリューム)
スキャンスピード	5,500,000ポイント/秒
ポイント間隔	0.01 ~ 10㎜

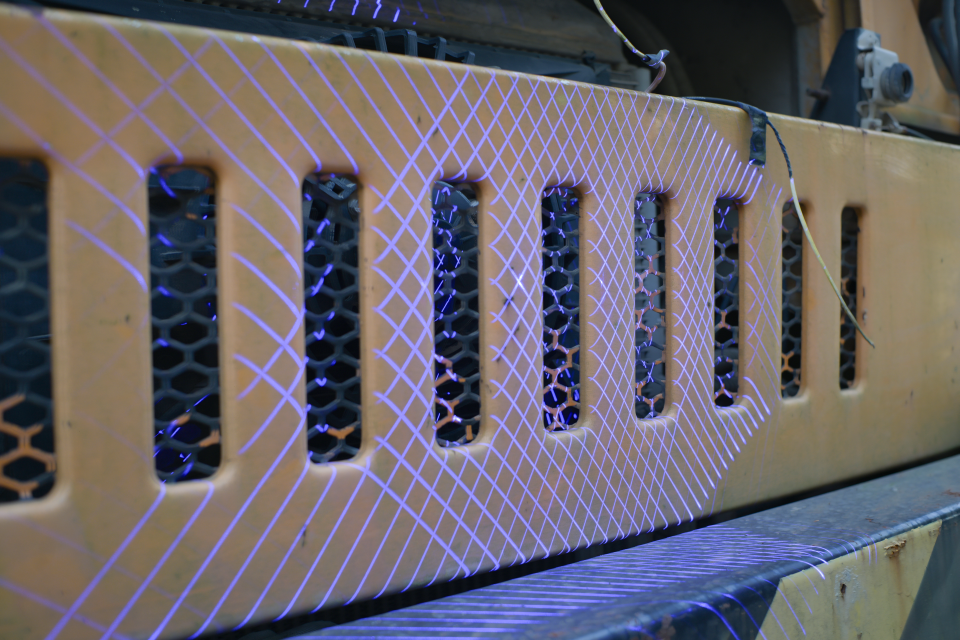

高速スキャン	内蔵(50本レーザーライン)
詳細スキャン	内蔵(7本平行レーザーライン)
深いポケットスキャン	内蔵(シングルレーザーライン)
本体重量	FreeTrak W:10.6㎏ / TE25W:1.4㎏
接続	Wireless & Wired mode (fiber optic)
認証	CE,FCC,ROHS,WEEE,KC,FDA,UKCA,IP50,TELEC,TiSAX
受け入れテスト	VDI/VDE 2634 Part 3,ISO 10360 (ISO 17025認証の精度試験所で認証取得)
推奨動作環境	コンピュータメモリ:64GB、DDR5デュアルチャネルグラフィックカード:NVIDIA RTX 4060 Laptop GPU以上ビデオメモリ:8GB以上 / プロセッサー:第13世代 Intel Core i7-3700H以上解像度:1920 × 1080、100%または125%
