FreeScan Trak Nova
多機能でワイヤレス、広範囲かつ高速スキャンの優れもの FreeScan Trak Nova

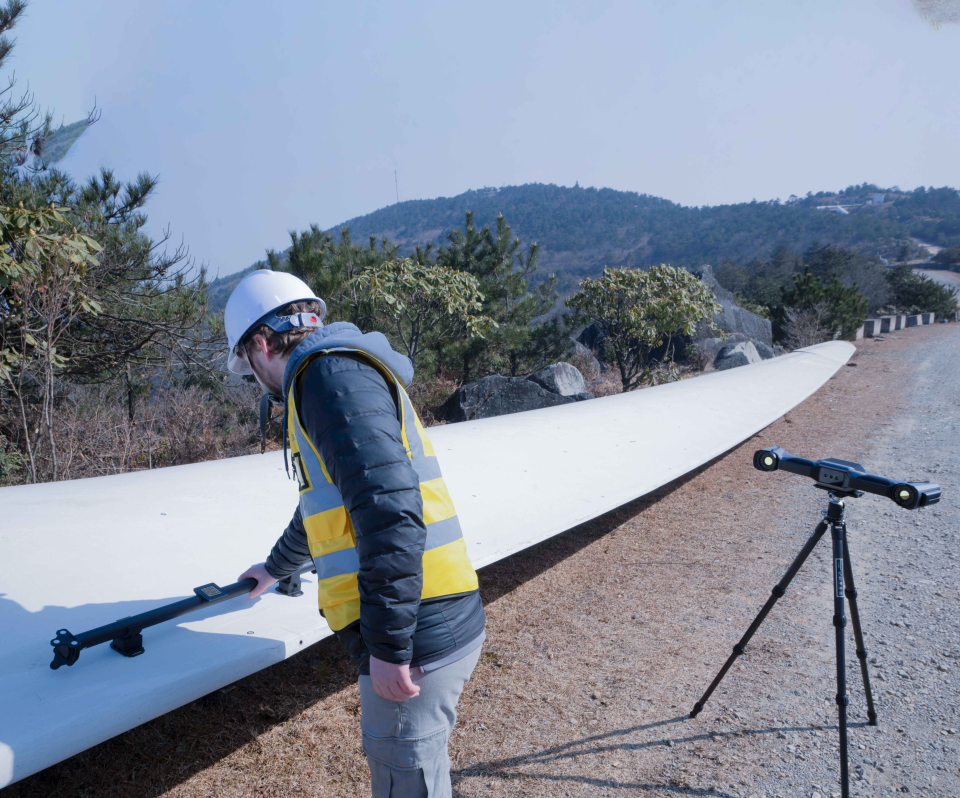

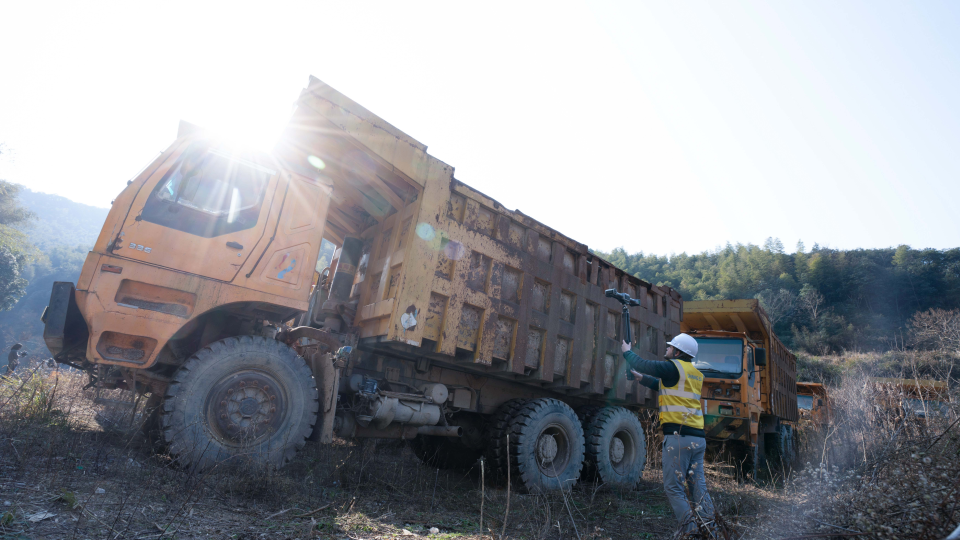

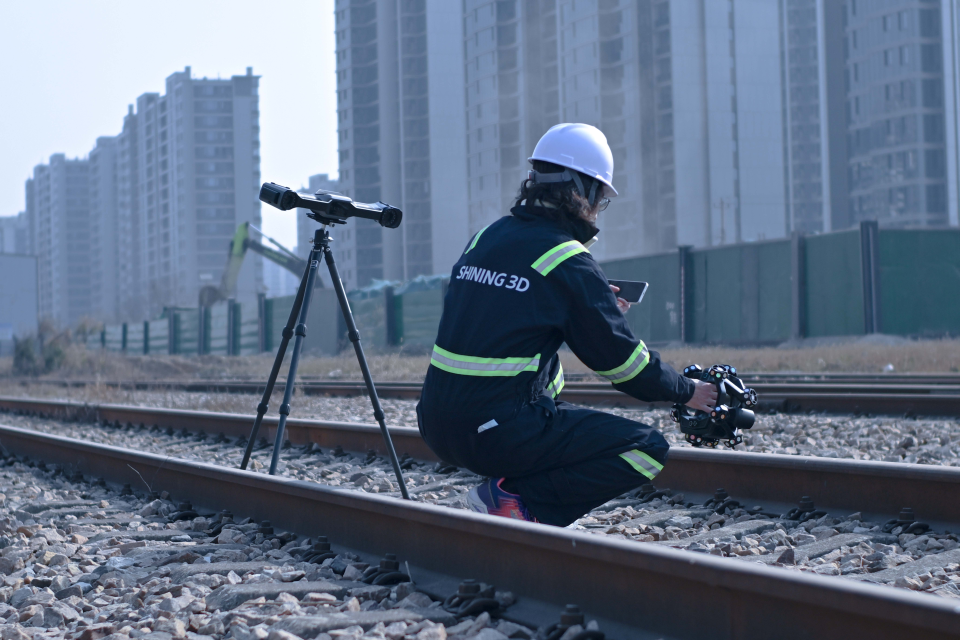

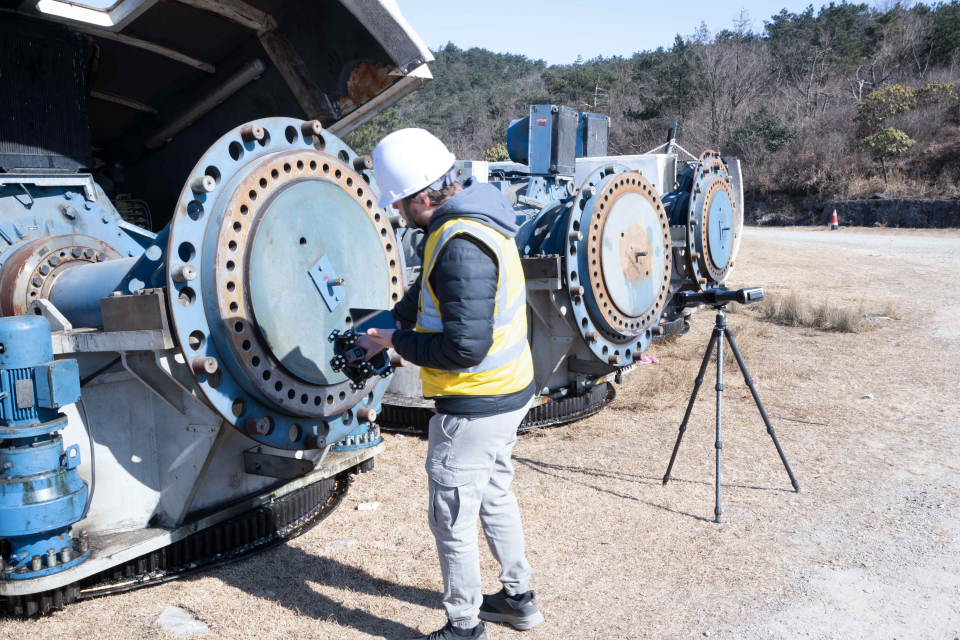

FreeScan Trak Nova は、ポータブルなトラッキング型スキャナー、最大FOV を備えるハンディレーザースキャナー、およびビデオフォトグラメトリー (VPG) モジュールを1 つの先進的なワイヤレストラッキング システムに統合しています。建設機械から鉄道輸送、民間航空、エネルギーに至るまで、FreeScanTrak Nova は、極めて高い携帯性、生産性、汎用性を備え、正確で効率的な大規模測定を必要とする業界の多様なニーズを満たすように設計されています。
広範囲・高速レーザースキャン
FreeScan Trak Novaワイヤレスなダイナミックトラッキング&スキャン システムは、優れた汎用性を提供することで従来のトラッキング型スキャナーを一変させます。トラッカーのFreeScan UE Novaは、市場最大の視野 (FOV) を備えたハンディ3Dレーザースキャナーとしても機能し、比類のない効率性と柔軟性を実現します。
ビデオフォトグラメトリー (VPG)
FreeScan Trak Novaシステムは、SHINING 3Dの特許取得済みのビデオフォトグラメトリーを備えており、コード化されたマーカーが不要になります。フォトグラメトリー技術を、通常のマーカーを印刷された校正用ロッドと統合することで、ビデオのキャプチャによるリアルタイムのマーカー検証が可能になります。これにより、一貫した体積精度が保証され、セットアップのプロセスが合理化され、大型対象物の効率的なスキャンが可能になります。
自由なスキャンで高性能を実現
統合されたワイヤレスモジュール
ケーブルや外部デバイスの制限を受けずに、大きな対象物や狭いスペースをスキャンするときに、より大きな自由度を実現。このシームレスな統合により、スキャンデータのリアルタイム転送が可能となり、高いフレームレートと安定したデータ転送が保証されます。
組み込みコンピューティングモジュール
高度なコンピューティングモジュールにより、トラッキングスキャナーと広範囲スキャナーの両方が、迅速かつ効率的な処理を実現します。これらのオンボード機能により、外出先でも迅速で信頼性の高い結果が得られます。

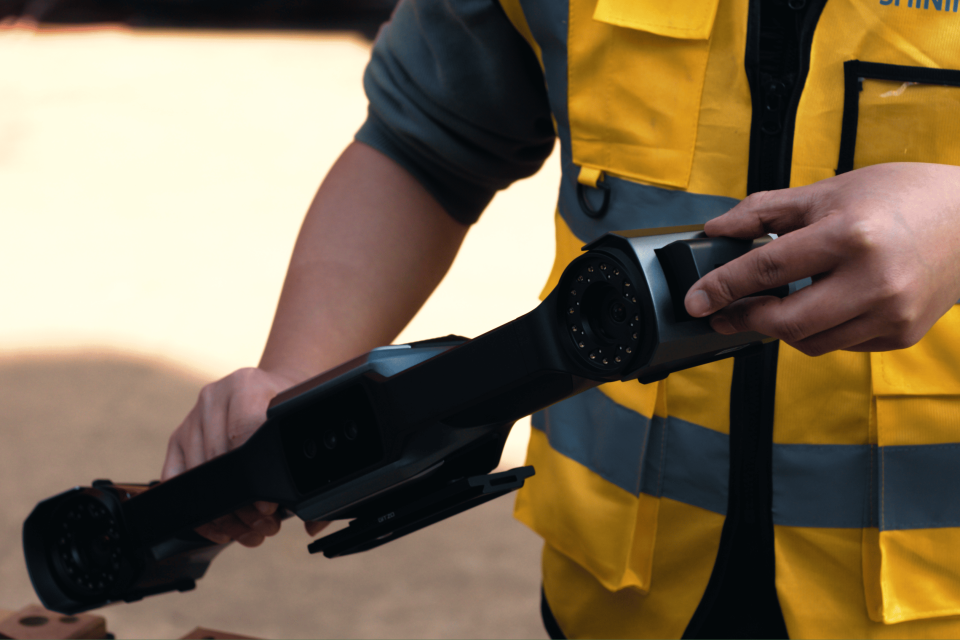

交換可能なバッテリー
最大限の利便性を実現するために、取り外し可能なバッテリーを搭載。バッテリーを簡単に交換できるため、長時間のプロジェクトや遠隔地にいる場合でも、ワークフローを中断せずに済みます。
ポータブルで移動しやすい
コンパクトで完備
必要なものが全て1つのケースにきちんと収まっているので、どこにでも簡単に持ち運び、設置できます。
安定性と柔軟性を重視した設計
カーボンファイバー構造は軽量かつ耐久性に優れています。この設計により、様々な状況で信頼性の高いパフォーマンスが保証され、システムが最適に機能できます。

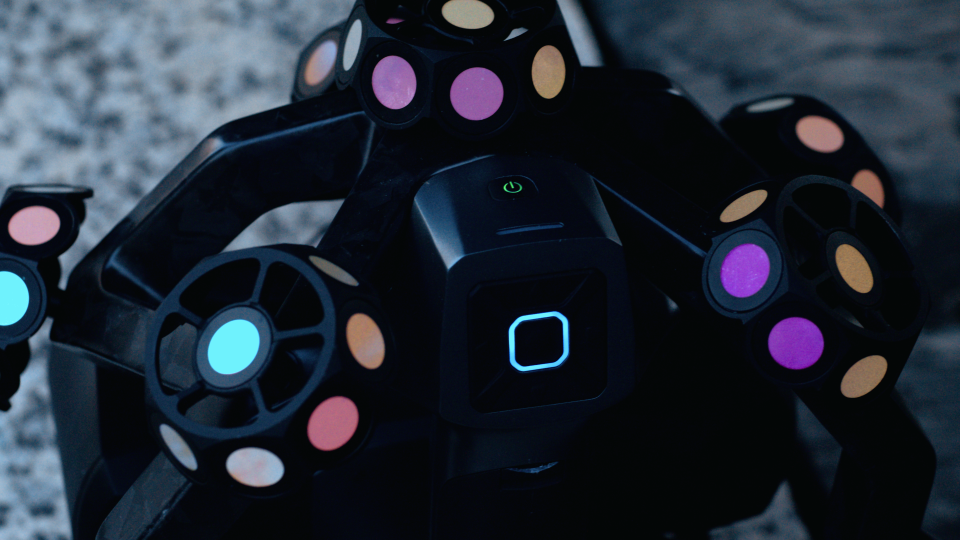

ボタンでリモートコントロール
コンピューター上でマウスをクリックする代わりに、センサー上のボタンで簡単にスキャンワークフローを操作できます。

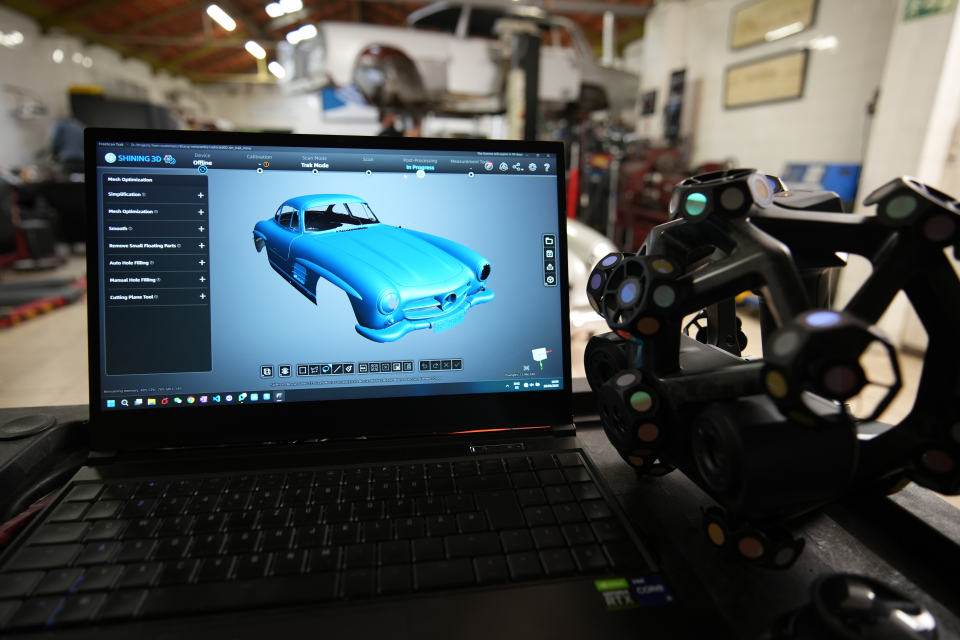

シームレスな3D 測定を実現する先進的なソフトウェア
■マルチスキャンモードのデータ融合
このシステムは、全体的な構造をキャプチャするための広範囲レーザースキャンと、詳細な局所的特徴を捉えるための動的トラッキングをシームレスに組み合わせ、広範なカバレッジと微細なディテールを統合したデータセットを提供。
■インテリジェントな解像度自動調整
対象物の曲率に基づいてメッシュ解像度を自動的に調整し、より鮮明で詳細な特徴を保証。
■AI による特徴認識
インテリジェントな境界検出により、丸穴、長方形の穴、スロットの高速かつ高精度な測定が可能となり、高品質で精度の高いデータ取得を実現。
■検査モジュール
PTB 認証を取得した統合検査モジュールにより、信頼性の高い高品質なフルサイズ検査を実現。
FreeScan Trak Novaの主な仕様
| 機器 | FreeScan TracNova | FreeScan UE Nova |
|---|---|---|
| 精度 | 0.02㎜ | 0.072㎜ |
| 容積精度 | 0.062㎜ (12㎥) | - |
| VPGによる容積精度 | 0.046 ＋ 0.012㎜/m(拡張容積) | 0.072 ＋ 0.012㎜/m |
| ポイント間隔 | 0.01 ~ 10㎜ | 0.5 ~ 10㎜ |
| スキャンスピード | 6,140,000ポイント/秒 | 4,600,000ポイント/秒 |
| 柔軟なFOV | 最大2,600 × 2,200㎜ | |
| VPG | 内蔵(コード付きマーカーは不要) | |
| VPGのFOV インジケーター |
内蔵 | |
| 高速スキャン | 内蔵(50本レーザーライン) | 内蔵 |
| 詳細スキャン | 内蔵(7本レーザーライン) | 内蔵(接近モードをサポート) |
| 深いポケットスキャン | 内蔵(シングルレーザーライン) | - |
| 被写界深度 | TE Nova:380㎜(170 ~ 550㎜) UE Nova:2,700㎜(800 ~ 3,500㎜) |
2,300㎜(300 ~ 2,600㎜) |
| 接続 | ワイヤレス & 有線モード(光ファイバー) | |
| 重量 | TE Nova:1.2㎏ / UE Nova:1.6㎏ | |
| 認証 | CE,FCC,ROHS,WEEE,KC,FDA,UKCA,IP50,TELEC,TiSAX | |
| 受け入れテスト | VDI/VDE 2634 Part3, ISO 10360(ISO 17025認証の精度試験場で認証取得) | |
| 推奨動作環境 | PCシステム:Windows10Pro(64bit) / Windows11Pro(64bit) プロセッサー:第13世代Intel Core i7-13650HX 2.6GHz グラフィックボード:NVIDIA GeForce RTX 4060以上 / グラフィックメモリ:8GB以上 / コンピュータメモリ:64GB以上 / USBポート:USB3.0 / ネットワーク:ギガビットLAN |
|
