FreeScan UE Pro2

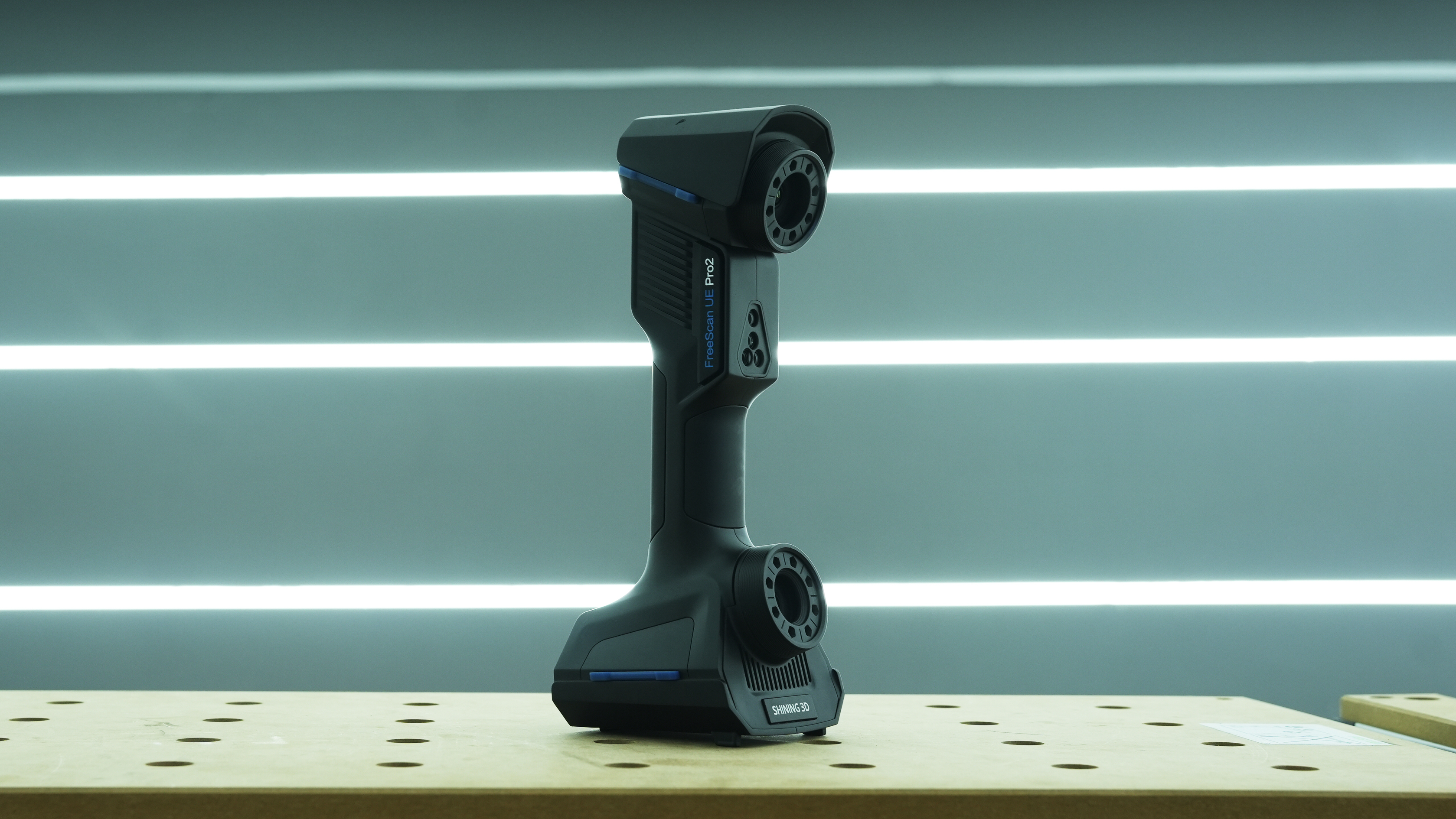

ワイヤレスで多機能のポータブル計測器 FreeScan UE Pro2
FreeScan UEシリーズの機能に基づいたFreeScan UE Pro2は、革新的な統合型ワイヤレスモジュールを搭載し、柔軟性とモビリティが向上しています。超高速スキャンにより効率が高くなり、プロジェクトをより迅速に完了できます。特許取得済みの革新的な内蔵するフォトグラメトリー技術により体積精度が向上し、小型から大型まで幅広い部品のスキャンに最適です。さらに、統合した検査モジュールにより現場での品質管理が容易になり、オールインワンの現場ソリューションでワークフローを簡素化できます。検査など多様な用途に最適なFreeScan UE Pro2は、ポータブル計測器の世界に新たな基準を打ち立てます。
ワイヤレスかつポータブル

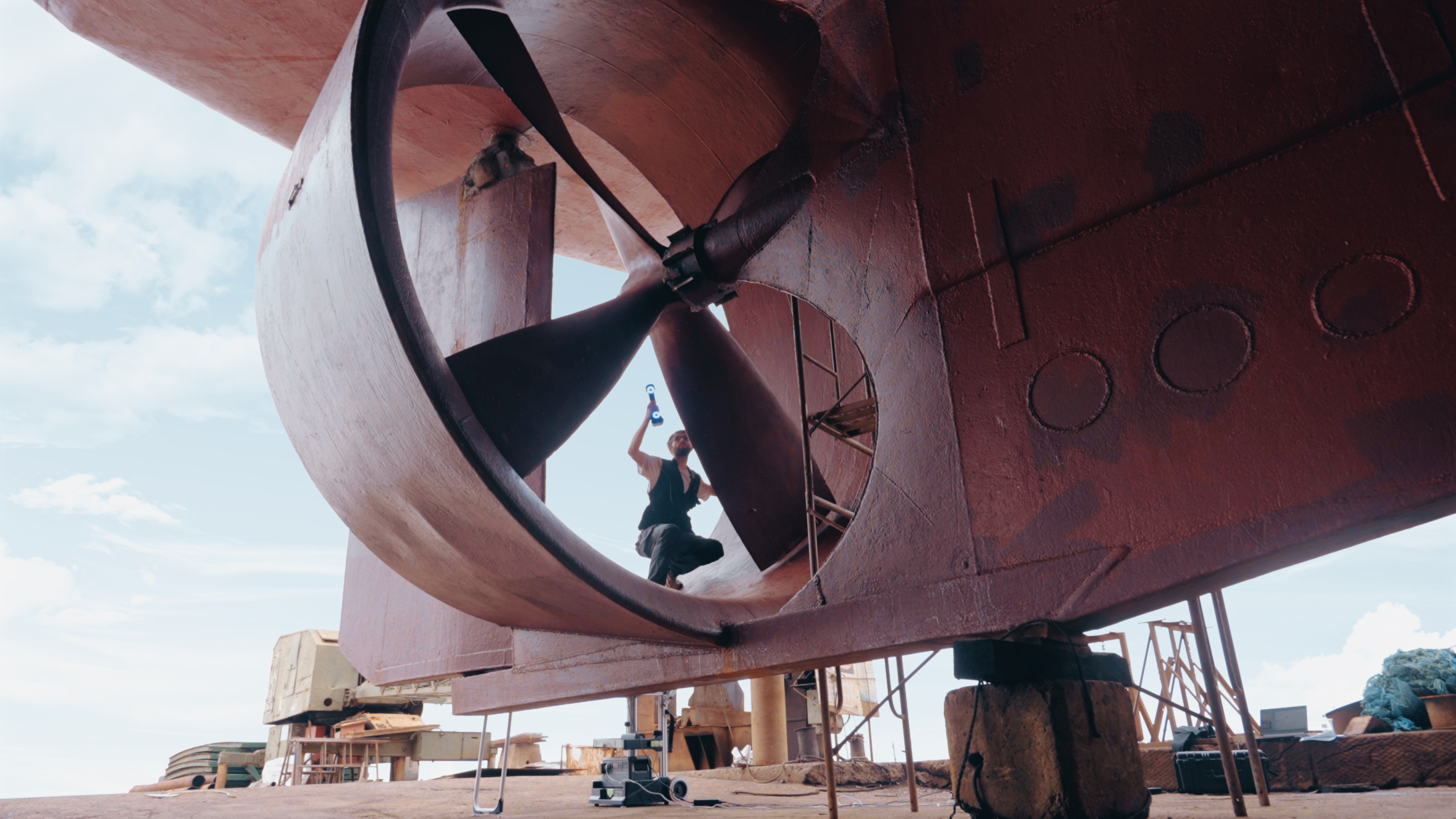

ワイヤレスモジュールを統合したFreeScan UE Pro2はケーブルから解放され、スキャン中に シームレスなデータ転送を可能にします。屋外作業、工場作業、および過酷な作業環境に最適なこの950gのスキャナーは、プロジェクトがどこで行われても正確な3Dデータを簡単にキャプチャすることができます。
スピードが2倍に向上、生産性も倍増
スキャン速度最大3,460,000ポイント/秒
FreeScan UE Pro2は、前世代に比べてほぼ2倍のスキャン速度を実現します。最大3,460,000ポイント/秒の速いスキャンスピードにより、スキャンタスクをスムーズに完了できるため、検査アプリケーションに集中して全体的な生産性を向上させることができます。
組み込みコンピューティングモジュール
データのキャプチャと処理を高速化し、全体的なス キャン時間とコンピューターの負荷を削減します。ワイヤレススキャンモードでは、ケーブル接続されたスキャナーと同じ通信フレームを実現します。
特許取得済みの二眼フォトグラメトリーで広範囲スキャンの精度を向上
FreeScan UE Pro2は大型対象物をスキャンするため、特許取得済みの革新的な内蔵フォトグラメトリー技術を備え、グローバルマーカーの空間位置をすばやく最適化し、一貫した精度を保証します。従来のフォトグラメトリーとは異なり、当社の二眼フォトグラメトリー技術はコード化されたターゲットを使用しなく、同じ高レベルの体積精度を維持しながら準備時間を半分まで短縮します。
認定·保証された結果
FreeScan UE Pro2は、フォトグラメトリーを使用して最大 0.02㎜ + 0.015㎜/m の体積精度を実現し、一貫性と信頼性の高いグローバル精度とスキャン結果を提供します。SHINING 3D精度研究所は、ISO 17025に基づきCNASの認定を受け、光学計測の厳密な校正を保証しています。VDI/VDE 2634ガイドラインに基づき、ラボは測定プロセスと校正結果の追跡可能性を保証します。この認証された計測システムはISOに準拠し、お客様のISO品質管理プロセスに簡単に組み込むことができます。
直感的かつ強力なFreeScanのソフトウェア
メッシュデータのリアルタイム表示
合理化されたソフトウェアは、対象物をスキャンする際にメッシュデータをリアルタイムで表示するため、視覚的な品質が向上し、メッシュを作成する時間も節約できます。
カスタマイズされたスキャンテンプレート
データのキャプチャと処理を高速化し、全体的なスキャン時間とコンピューターの負荷を削減します。ワイヤレススキャンモードでは、ケーブル接続されたスキャナーと同じ通信フレームを実現します。
AIによる特徴認識
インテリジェントな境界検出により、丸穴、長方形の穴、スロットの高速かつ高精度な測定が可能となり、高品質で精度の高いデータ取得を実現します。
データ品質の可視化
ソフトウェアの3Dビューで対象物に投影されたレーザーラインのレンダリングカラーを観察するか、スキャナーのLEDインジケーターにより、スキャン距離が適切かどうかを判断することができます。また、収集されたデータの品質を判断するためのリアルタイムメッシュ品質インジケーターもあります。そのため、お客様はスキャンしたエリアのデータが十分かどうかを判断できます。
FreeScan UE Pro2の主な仕様
| スキャンモード | 複数スキャンライン | ファインスキャン | 単一ラインスキャン |
|---|---|---|---|
| 光源 | 50本レーザーライン | 7本平行レーザーライン | シングルレーザーライン |
| Working distance | 300㎜ | 200㎜ | 300㎜ |
| スキャン精度 | 0.02㎜ | ||
| 容積精度 | 0.02 + 0.03mm/m (フォトグラメトリーで0.02 + 0.015mm/m) | ||
| スキャンスピード | 最大3,460,000ポイント/秒 | ||
| 被写界深度 | 360㎜ | ||
| 視野 (シングルスキャン範囲) |
600 ×550㎜ | ||
| ポイント間隔 | 0.01 ~ 10㎜ | ||
| 光源の安全性 | Class Ⅱ(目に安全) | ||
| インターフェース | USB3.0 | ||
| 本体寸法 / 重量 | 305.8 × 118.9 × 100.8㎜ / 0.95㎏ | ||
| 入力電源 | 24V,33.75A | ||
| 動作温度 / 湿度 | -20 ~ 40℃ / 10 ~ 90% | ||
| 認証 | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | ||
| 推奨動作環境 | OS: Windows 11 Professional 22H2 (64-bit) CPU: 13th Gen Intel® Core™ i7-13700H以上 グラフィックカード: NVIDIA GeForce RTX 4060 Laptop GPU以上 ビデオメモリ: 8G以上 メモリ: 64G以上, DDR5 dual-channel； インターフェースUSB 3.0 |
||
