EinScan Libre

完全なケーブルレスオールインワン3Dスキャナー EinScan Libre

EinScan Libreは高解象度モニターと演算装置を搭載、さらにバッテリーも内蔵した、ケーブルレスハンディタイプの3Dスキャナーです。再設計された赤外線レーザーとブルーレーザー、さらにVCSELによる赤外線レーザーパターンの３つの光源を切り替え、スキャンする対象物に応じて最適なモードで使用することができます。対象物は手のひらに乗る模型サイズから建築用途の数ｍの大きさまで。さらに屋外でもスキャン可能。ケーブルとＰCが不要になり行動に制限がなくなり、ー人でオペレーションが可能です。医療、工業から建築、そしてアートの分野や法医学まで、これ１台で多彩な領域をカバーします。

EinScan Libreの特徴

すべてがワンパッケージ

本体の電源をいれたその場からスキャンが可能。ハイエンドグラフィックカードが、面倒なPCとのケーブル接続を不要とし、現場での作業時間の大幅な効率化が可能。
*移動毎にキャリブレーションを推奨

スキャン中の設定変更

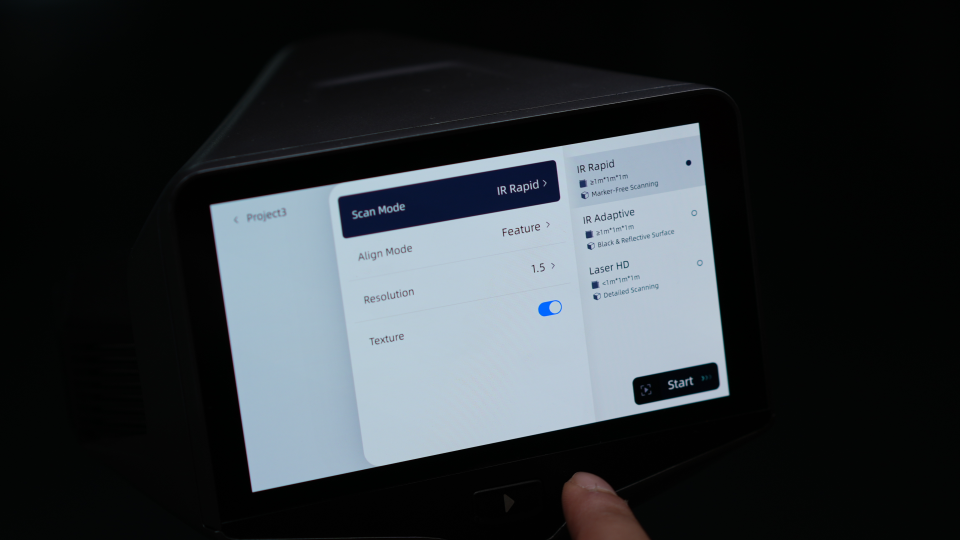

スキャンスタート時に対象物に応じたスキャンモードを選択。全ての設定が分かりやすい階層目―ニューになっており、スキャン中でもモード変換や設定変更が自由自在。

幅広い素材への対応

赤外線からブルーレーザーまで、3つの光源を搭載したことで幅広い目的や材質に対応。黒や光沢面といった従来難しかった対象から、人物・人体などのスキャンもフルカラーでスムーズにスキャン可能。

簡単操作

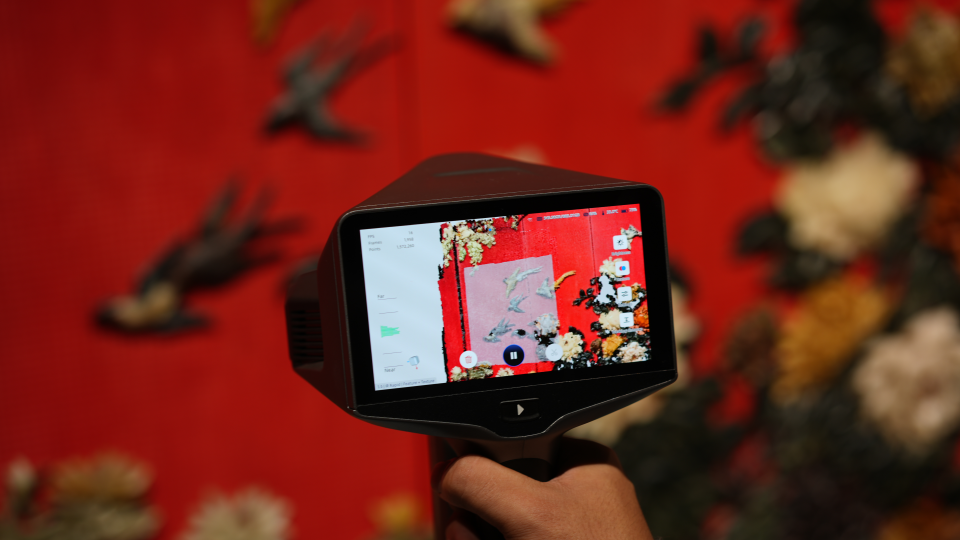

デバイスにはたった一つのボタンだけ。細かい設定は高解像度・高輝度モニターのタッチスクリーンで、スマートフォンのような直観的な操作が可能。明るい野外での操作も問題なし。

3つの作業モード

赤外線 Rapid モード

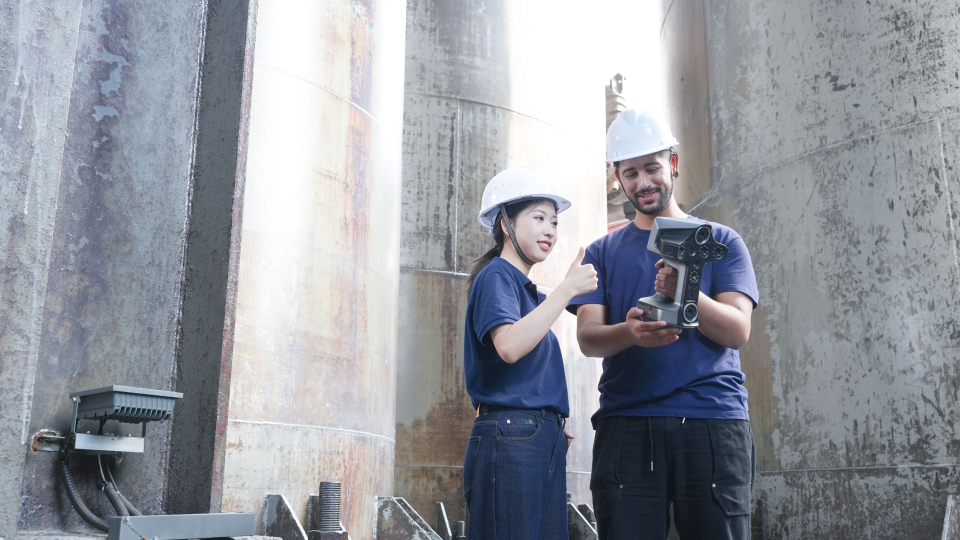

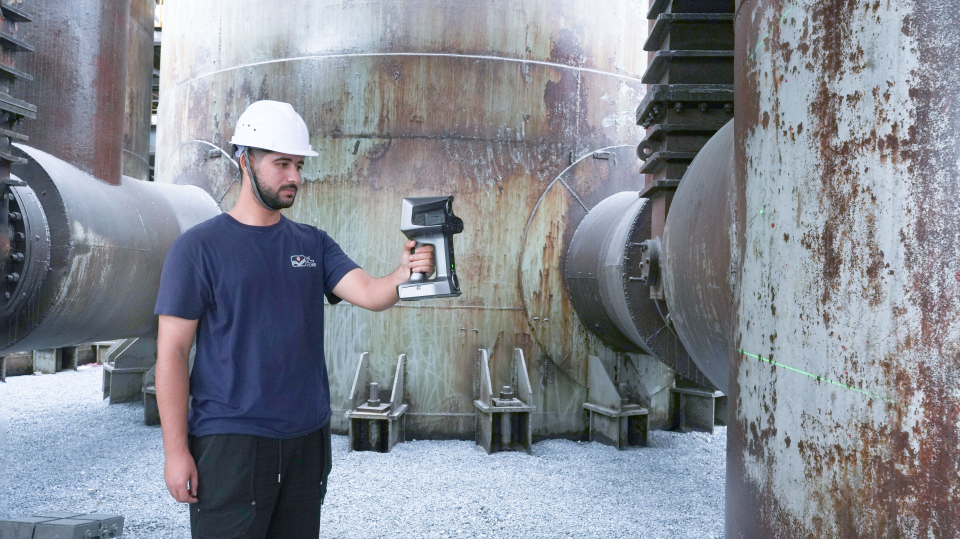

VCSEL(平面発光レーザーモジュール）を用いて対象物にパターンを照射し、プラントや建築物などの巨大構造物、発掘現場文化財など広範囲を高速スキャン。対象物との距離が近づけない場合もこちらのモードが最適。

赤外線 Adaptive モード

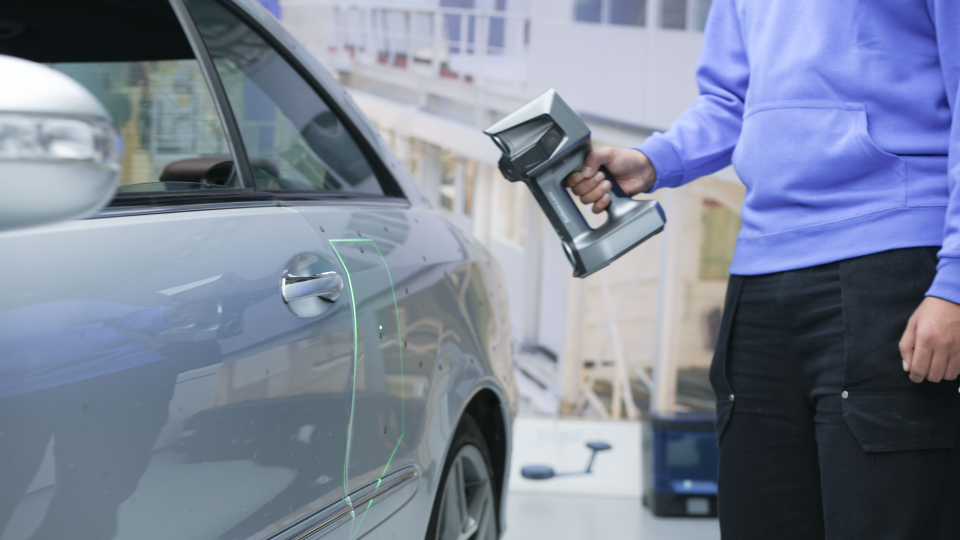

対象物にマーカーを貼り、38本の赤外線ラインレーザーによって高速にスキャン。車のボディ、船舶や航空機のエンジン、その他機械構造物の測定に最適なモード。光沢や黒色のスキャンにも対応。 ※マーカー位置合わせのみ、カラーテクスチャ取得不可

HＤスキャンモード

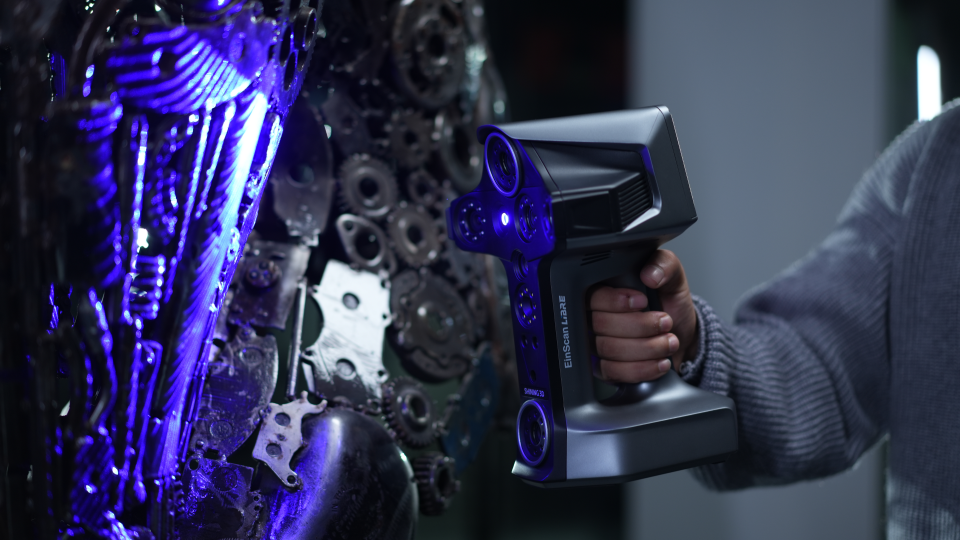

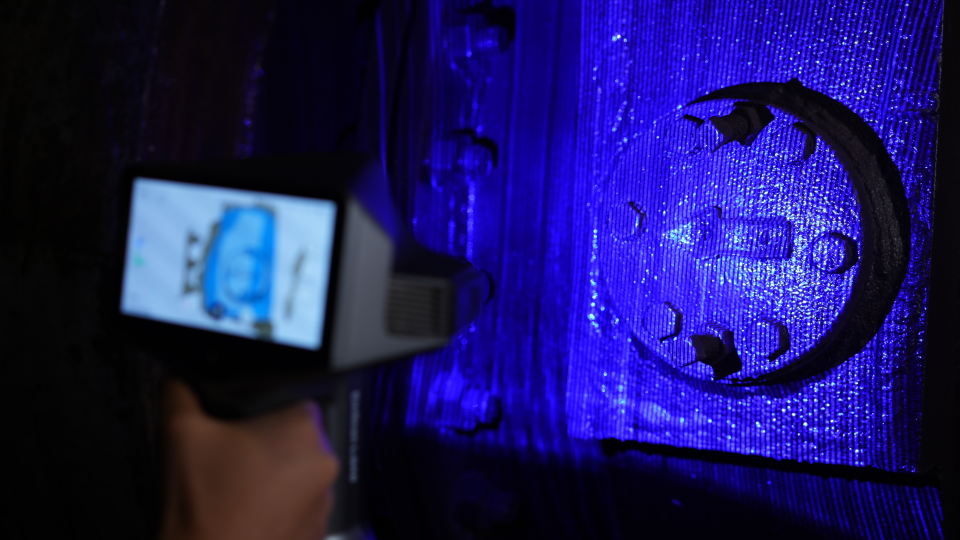

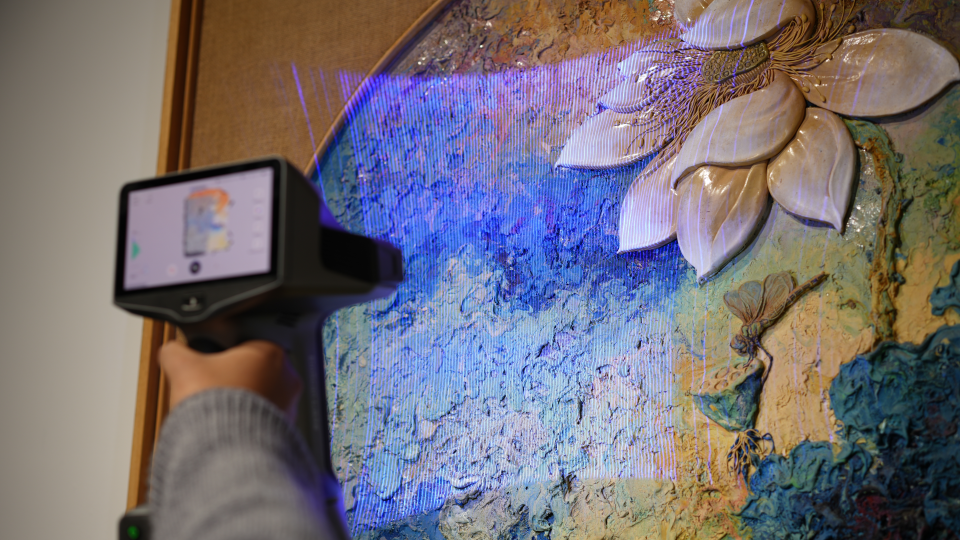

101本のブルーラインレーザーにより、最高解像度0.05ｍｍで対象物を詳細スキャン。アルミやステンレスといった金属加エパーツを正確にスキャンするのに最適。また、ブルーレーザースキャナとして初のカラーテクスチャ取得可能モデルとなり、色情報を含むデジタルアーカイブでも活躍。

多彩な詳細モード選択

各スキャンモード選択後、位置合わせモードから対象物に応じた最適設定を選択。スキャン作業中でも設定変更可能なため、位置合わせがうまく行かずスキャン作業が中断してしまう場合など、途中から位置合わせの設定を変更し、スムーズに作業を続行することが可能。また、各位置合わせを複数利用したハイブリッドモードも選択可能。状況に応じて2種または3種の位置合わせモードを選択し、ハイブリッドスキャニングが可能となりました。カラーテクスチャ取得の場合はホワイトバランスがオートになりいつでも設定可能。

EinScan Libreの主な仕様

スキャンモード	赤外線Rapidモード	赤外線Adaptiveモード	レーザーHDモード
光源	赤外線VCSEL	赤外線ラインレーザー(38本)	ブルーラインレーザー(101本)
精度	最高0.04㎜ (空間容積精度0.04㎜＋ 0.06㎜ / m)
スキャン速度	270万ポイント/秒	190万ポイント/秒	450万ポイント/秒
ポイント間隔	0.5 ~ 10㎜		0.05 ~ 3㎜
スキャン範囲	最大983 × 979㎜	最大779 × 835㎜	最大382 × 450㎜
作業距離	500 ~ 1,500㎜	500 ~ 1,200㎜	200 ~ 500㎜
位置合わせ方法	形状、カラー、マーカー、ハイブリッド	マーカー	形状、カラー、マーカー、ハイブリッド
テクスチャスキャン	可能	不可	可能
屋外での使用	可能(アウトドアモードあり)
出力フォーマット	STL / OBJ / PLY / 3MF / ACS / LAS
本体寸法 / 重量	162× 182 × 266 ㎜ / 1.6㎏（バッテリー搭載時1.8㎏)
内蔵ハードウェア詳細	CPU：NVIDIA Jetson Orin NW 8-Core Cortex A78AE / 内蔵SSD：1TB / ディスプレイ：5.5インチHD OLEDタッチスクリーン / 電源：2個付属(最大3時間駆動) / 外部電源(USB-PD)供給による動作可能
